Din guide för att välja den perfekta linjärenheten

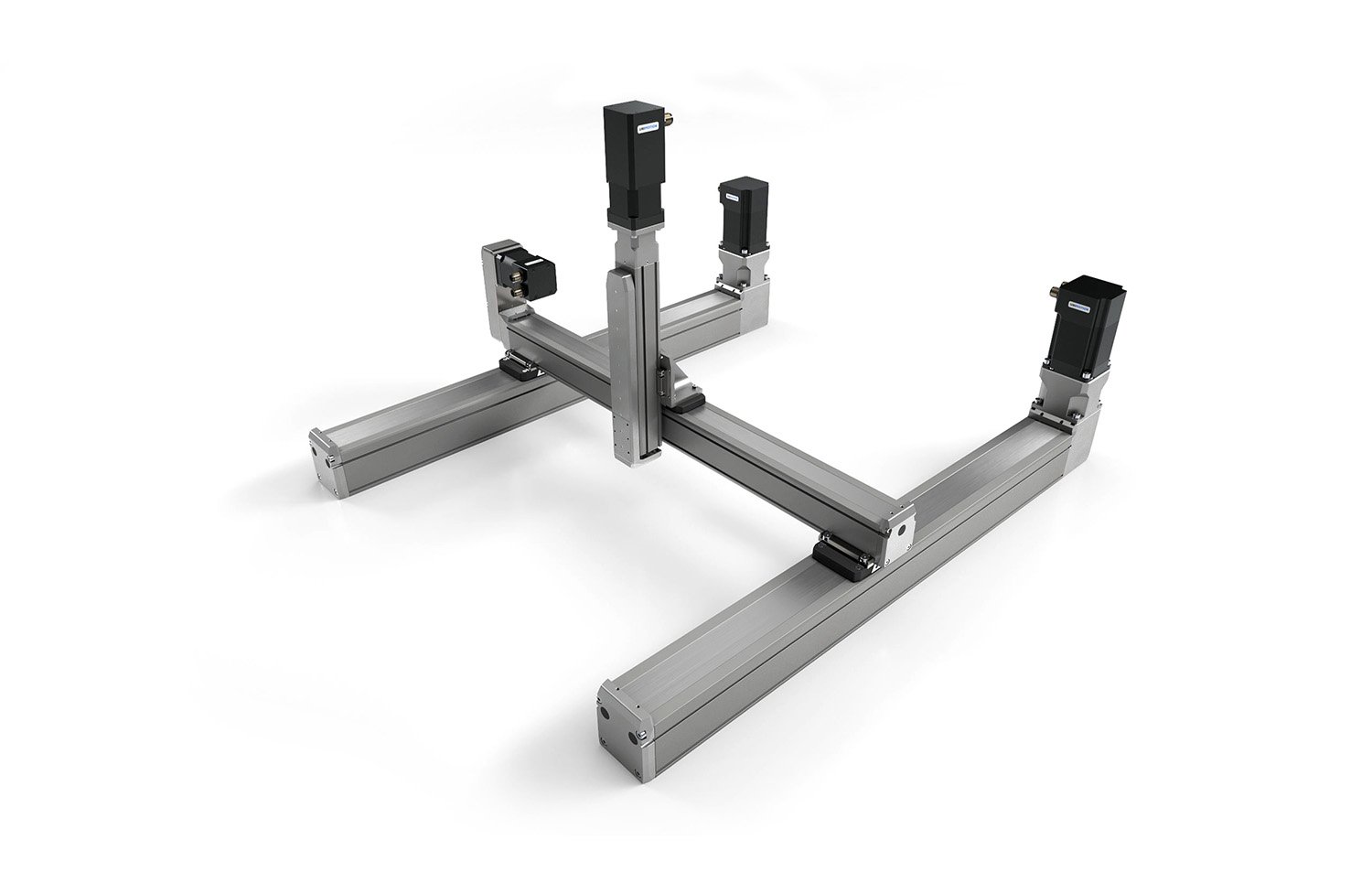

Multi axis system linear units

Linjärenheter spelar en central roll i många applikationer inom industriell automation. Du hittar dem i allt från små precisionsrörelser till stora system som pallhantering och robotceller. Men hur väljer man rätt enhet för sin specifika applikation? Vi dyker djupare in i detta ämne.

Spara tid och säkerställ prestanda med färdiga linjärenheter

En linjärenhets funktion är att bära och förflytta en last längs en rät linje med bibehållen orientering, även om yttre krafter påverkar lasten på vägen. Linjärenheten kan ses som en transmissionsenhet som omvandlar en motors rotation, varvtal och vinkel till linjär rörelse, hastighet och position. För att omvandla motorns rotation används olika mekanismer, såsom kulskruvar eller kuggremmar.

Att välja en färdig linjärenhet innebär att du får en lösning som är noggrant kalibrerad och testad för att möta specifika prestandakrav. Den är redo för installation när den levereras, vilket sparar tid och resurser i både konstruktions- och monteringsfasen. Dessutom får du tillgång till detaljerade data, prestanda och specifikationer som säkerställer att enheten fungerar optimalt i din applikation.

Hur väljer du rätt linjärenhet?

När du ska välja en linjärenhet är det viktigt att överväga flera faktorer:

  • Rörelse: Vilken typ av rörelse behövs? Är det till exempel förflyttning av material, maskininställning eller applicering av lim och fogmassor?
  • Hastighet och acceleration: Hur snabbt och med vilken acceleration behöver rörelsen utföras?
  • Slaglängd: Vad är den totala önskade förflyttningen eller arbetsområdet för din applikation?
  • Belastning och lastorientering: Vilken belastning ska linjärenheten kunna hantera och hur är lasten orienterad och placerad?
  • Precision och noggrannhet: Vilken precision krävs för din applikation?
  • Miljötålighet: Finns det några miljöfaktorer att beakta, som temperatur, fuktighet eller korrosiva ämnen?

Typer av drivning

Det finns flera olika typer av linjära drivningskoncept, vart och ett med sina egna för- och nackdelar:

  • Kuggremsdrift: Kostnadseffektiv och kan ge snabba och smidiga rörelser över långa avstånd. Kräver ingen smörjning men har låg precision vid större krafter
  • Kulskruvdrift: Ger hög precision, noggrannhet och styvhet. Kräver smörjning och är lämplig för direktdrivning utan behov av växel.
  • Trapetsskruv: Lämplig för omställningar vid relativt låg hastighet. Tålig mot chocklaster.
  • Linjärmotor: Underhållsfri och kombinerar höga krav på precision, styvhet, hastighet och noggrannhet. Begränsas av kostnad och storlek vid höga processkrafter.

Miljötålighet och underhåll

Den omgivande miljön har stor påverkan på linjärenhetens funktion och livslängd. Faktorer som temperaturvariationer, fuktighet, föroreningar och vibrationer kan påverka prestanda och livslängd. Det är viktigt att välja en linjärenhet som är lämplig för den specifika miljön och som har nödvändig skyddsnivå

Färdiga linjärenheter är konstruerade för relativt lågt eller inget underhållsbehov. Underhållsinstruktioner finns tillgängliga för varje linjärenhetstyp, och speciella miljöer kan kräva konsultation för att avgöra optimalt underhållsschema.

Sammanfattning

Att välja rätt linjärenhet kan vara en komplex process, men med rätt information och vägledning kan du hitta den bästa lösningen för din applikation. Genom att överväga de faktorer vi berör i den här texten, såsom rörelse, hastighet, slaglängd, belastning, precision, miljötålighet och underhåll, kan du säkerställa att din linjärenhet fungerar optimalt och har en lång livslängd.
