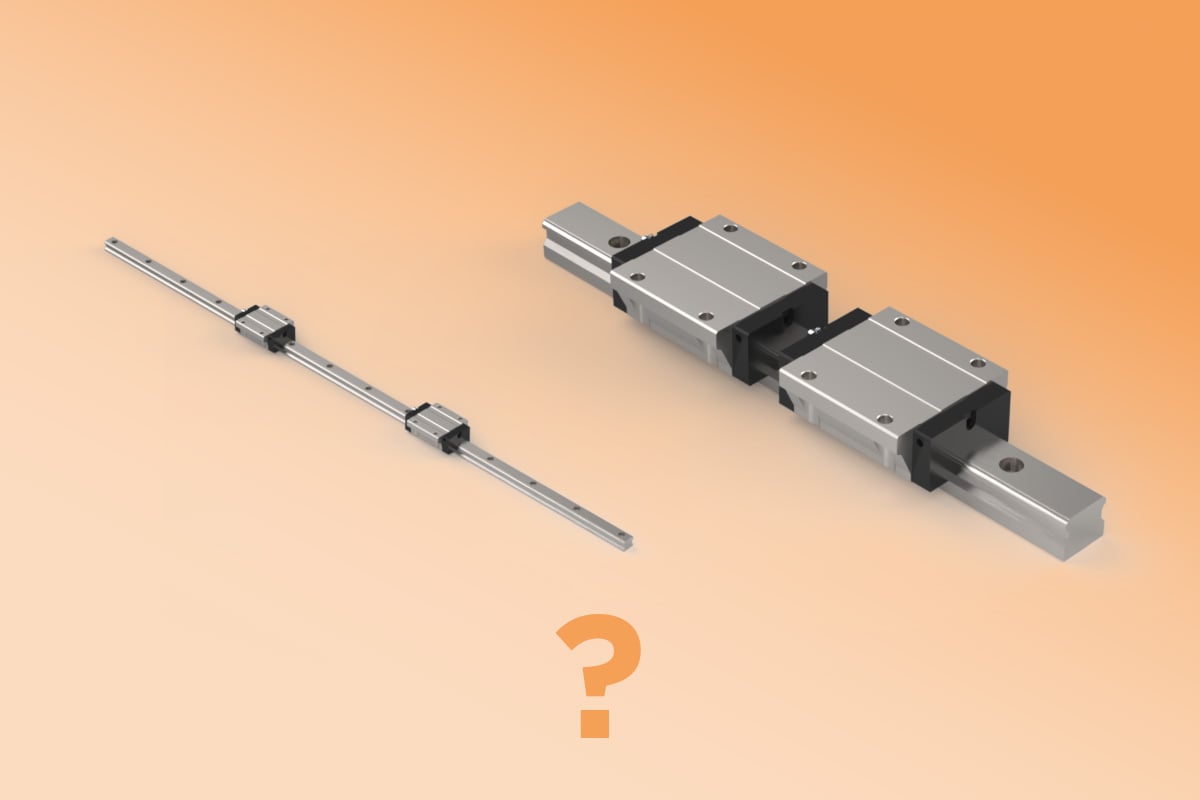

Hur väljer jag rätt storlek på min skenstyrning? Att välja en skenstyrning som är en eller två storlekar större det egentliga behovet är kan ibland kännas som ett tryggt val. Men med en korrekt genomförd behovsanalys är detta inte nödvändigt. Vi hjälper dig att få koll på de grundläggande kriterierna som du behöver identifiera för att dimensionera rätt.
En populär linjärprodukt
Skenstyrningar är en lösning som erbjuder hög prestanda i förhållande till såväl dimensioner som komponentkostnad. Det är en populär linjärprodukt som ofta används även för mycket låga belastningar och applikationer med låg intensitet.
Ibland kan det kännas tryggt att ha både hängslen och livrem och välja en större skenstyrning än vad som applikationen egentligen kräver. Har man gjort en noggrann behovsanalys är detta dock en onödig säkerhetsåtgärd som ofta leder till extra kostnader.
Genom att göra en grundlig analys av applikationens krav kan man undvika att överdimensionera sin skenstyrning. Vad ska man då ta hänsyn till när man dimensionerar sin skenstyrning? Vi berättar om just detta!
Belastning och hur den påverkar storleksvalet
För att få en väldimensionerad lösning behöver man göra jämförelse mellan tillämpningens behov och skenstyrningens prestanda. Först måste med att beräkna ”worst case scenario” i systemet, baserat på lastens storlek, riktning, hävstång eller angreppspunkt. Hänsyn behöver tas dels till varierande belastning över tid, dels till eventuella moment som uppstår.
Smarta tumregler för enkla applikationer
Det finns ett par smarta tumregler att ta till när man dimensionerar för enklare applikationer. Om alla påstående ovan är sanna för din applikation kan du i praktiken hoppa över alla beräkningar.
Om skenstyrningen dessutom eftersmörjs minst var 6:e månad så kommer den närmast ha evigt liv.
Tumregler för enklare applikationer○ Min skenstyrning har kapacitetsvärden som samtliga är minst 5 gånger högre än mina verkliga belastningar.○ Jag behöver inte köra med hastigheter över 1 m/s. ○ Jag behöver mindre än 1000 km livslängd. ○ Jag har inga extrema vibrationer att ta hänsyn till. ○ Skenstyrningen kommer att jobba i ett normalt temperaturintervall (+10° till +40°C). ○ Skenstyrningen kommer inte att utsättas för extrem fuktighet eller korrosiv media. ○ Jag har en relativt ren miljö utan slipande eller klibbiga föroreningar. ○ Mina krav på precision och noggrannhet är några 1/10-mm eller grövre. |
Smarta tumregler för enkla applikationer
Det finns ett par smarta tumregler att ta till när man dimensionerar för enklare applikationer. Om alla påstående ovan är sanna för din applikation kan du i praktiken hoppa över alla beräkningar.
Om skenstyrningen dessutom eftersmörjs minst var 6:e månad så kommer den närmast ha evigt liv.
När tumreglerna inte räcker till
Räcker inte tumreglerna till för din applikation? Då finns det ett par grundkriterier och förhållanden som du måste identifiera och beakta innan du kan välja eller dimensionera din skenstyrningslösning.
Kriterier för dimensionering av skenstyrning○ Önskad slaglängd |
Tre viktiga faktorer som påverkar storleksvalet
Vid sidan av ovanstående riktlinjer finns det tre betydande faktorer att ta hänsyn till:
- Vibrerande eller stötig belastning
- Antal vagnar i närheten av varandra som bär belastningen
- Omgivningstemperatur
Med dessa samlade tips är du en bra bit på vägen till att lyckas dimensionera din skenstyrning optimalt. Vill du veta ännu mer om ämnet skenstyrningar är du välkommen att ladda ner vår skenstyrningsguide helt gratis.
