En välvald servokoppling fungerar som en exakt och samtidigt flexibel länk som säkerställer glappfri momentöverföring mellan motor och last, samtidigt som de kompenserar för små förskjutningar. Den är avgörande för att uppnå hög positionsnoggrannhet och optimala köregenskaper. I den här artikeln tittar vi bland annat närmare på olika typer av servokopplingar och vad du ska tänka på när du väljer modell.
Vad gör en servokoppling speciell?
Till skillnad från enklare axelkopplingar är servokopplingar utvecklade för att hantera höga accelerationskrafter, snabb reversering och hög rotationsprecision utan att tappa vridstyvhet. Samtidigt måste de kunna kompensera för småfel i linjering – axiella, vinkliga eller radiella – för att skydda motor och maskinkomponenter mot slitage.
Den här balansen mellan styvhet och kompensationsförmåga är central i servoteknik. För mycket styvhet kan belasta lagringar och orsaka vibrationer. För låg styvhet kan leda till eftersläpning och försämrad positionsnoggrannhet. Rätt koppling skapar därför förutsättningar för både precision och hållbarhet.
Så väljer du rätt koppling för servosystem
Valet av servokoppling påverkas av många parametrar och även små detaljer i designen kan ge tydliga effekter i ett servosystem. Några faktorer som är viktiga att beakta när du väljer servokoppling är:
- Vridstyvhet och glappfrihet – För exakta rörelser och snabb respons. I ett servosystem är minimerat backlash en avgörande parameter.
- Material – Rostfritt stål för bälgar, aluminium för nav – ger styrka och låg vikt.
- Temperaturtålighet – Metallbälgkopplingar klarar upp till +200 °C, elastomerkopplingar upp till +120 °C.
- Kompensation av förskjutningar – Axial, radiell och vinklad förskjutning måste hanteras utan att påverka precisionen. Att välja en koppling som matchar både motor och maskinens linjeringstoleranser är centralt för att undvika onödigt slitage
- Montering – EASY-clamping-nav och modulära konstruktioner förenklar installationen.

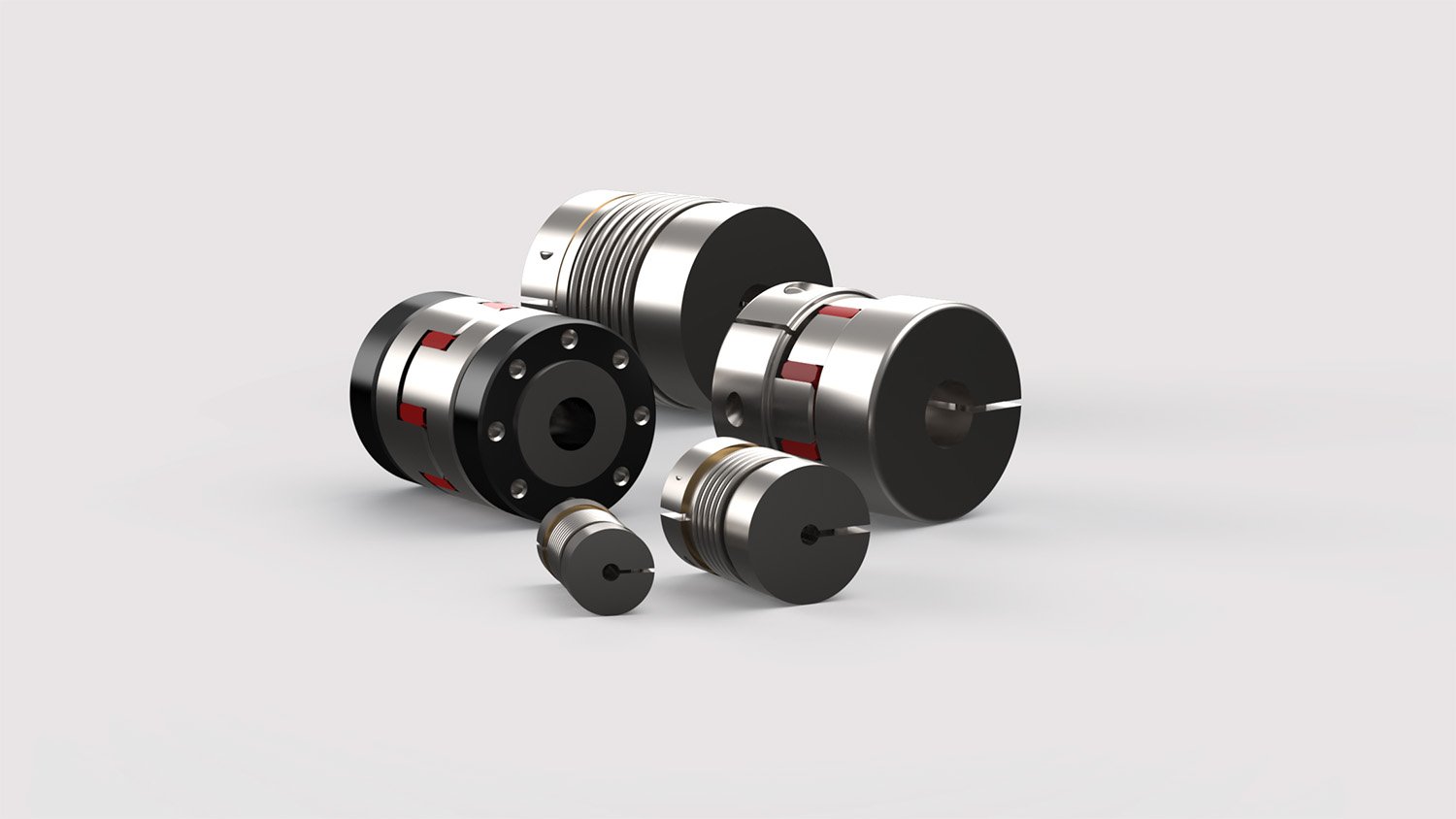

Några typer av servokopplingar
- Metallbälgkopplingar – Extremt vridstyva och med låg tröghet. Är idealiska för hög precision och direkt positionering. Perfekt för höghastighetsapplikationer och dynamiska servodrifter.
- Elastomerkopplingar – Flexibla och vibrationsdämpande, vilket kan vara viktigt i maskiner med oregelbundna belastningar. Idealiska för applikationer med medelhöga vridmoment. Ger elektrisk isolering mellan axlar.
- Miniatyrkopplingar
Kompakta lösningar för stegmotorer, pulsgivare och linjärenheter där utrymmet är begränsat. Rollcos miniatyrkopplingar är av metallbälgtyp som klarar höga drifttemperaturer och ger exakta prestanda i applikationer med begränsat utrymme.
Vanliga applikationer - När är servokopplingar det rätta valet?
Servokopplingar används i stort sett överallt där precision och dynamik är avgörande. Inom robotik och automation spelar kopplingens förmåga att hantera hög dynamik och samtidigt bibehålla nollspel en central roll för systemens repeterbarhet. I CNC-maskiner, som fräsar, svarvar och slipmaskiner, krävs extrem precision, och därför används ofta vridstyva bälg- eller lamellkopplingar som säkerställer en kontinuerlig och exakt kraftöverföring även vid snabba hastighetsförändringar.
Även inom förpacknings- och medicinteknik – där korta cykeltider kombineras med känsliga produkter – är behovet av både precision och viss dämpning stort, vilket gör elastomer- eller Oldhamkopplingar till ett vanligt val. För pumpar och doseringsutrustning används elastomerkopplingar ofta för att dämpa pulsationer och motverka vibrationer, något som är viktigt för att uppnå stabil drift och noggrann dosering.
Sammanfattning
Servokopplingar är en kritisk komponent för att säkerställa hög precision, stabil drift och lång livslängd i alla typer av servodrivna system. Genom att förstå skillnader i design, materialval och kompensationsförmåga går det att optimera både prestanda och energieffektivitet i en maskin eller anläggning. Oavsett om applikationen handlar om robotik, högprecisionsmaskiner eller snabb automation är rätt servokoppling en nyckelfaktor för att nå önskat resultat.
