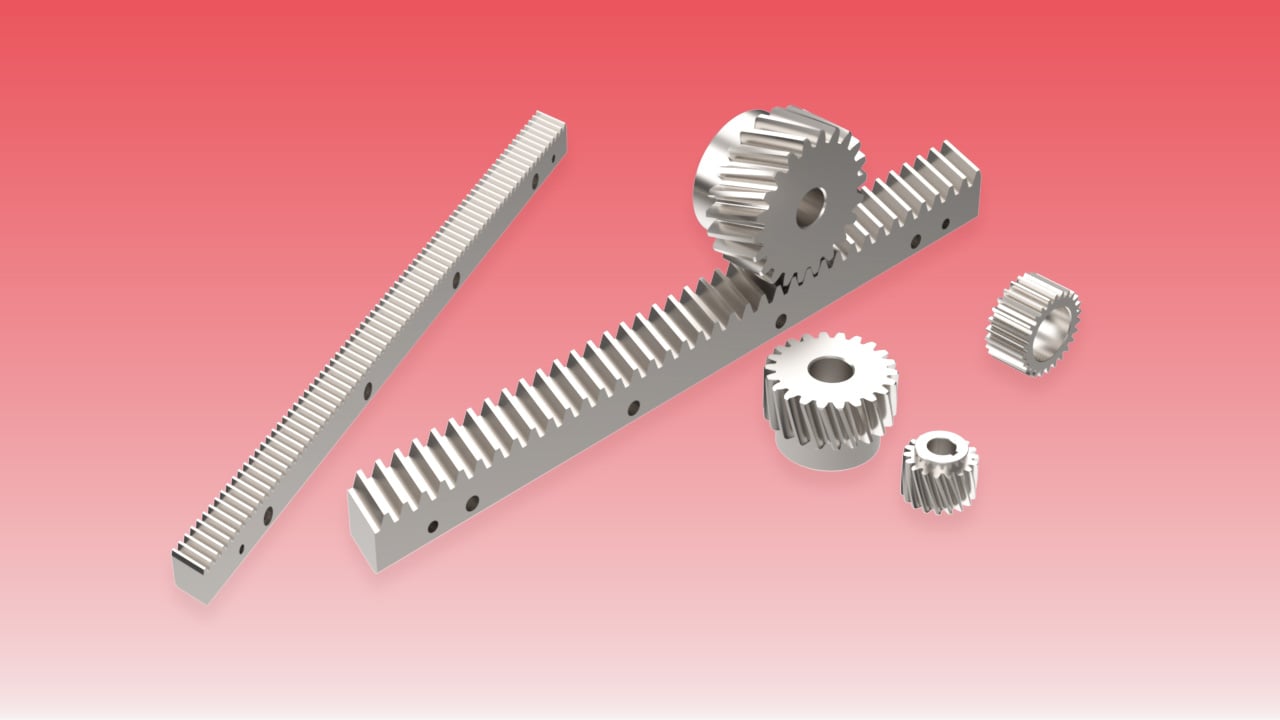

Kuggstänger och kugghjul är viktiga komponenter inom modern maskinteknik. De omvandlar rotationsrörelse till linjär rörelse med hög precision och styrka – en lösning som används i allt från automationssystem till tunga lyftapplikationer. I denna artikel går vi bland annat igenom designprinciper och vanliga användningsområden.
Styrkan ligger i enkelheten
I sin enklaste form driver ett roterande kugghjul en kuggstång framåt eller bakåt. Resultatet är en kraftfull och mycket exakt förflyttning som inte riskerar att slira, vilket exempelvis remsystem kan göra. Kuggstänger kan dessutom byggas i nästan vilken längd som helst genom att sektioner monteras i serie, vilket gör tekniken attraktiv i applikationer med långa slaglängder.
Styrkan ligger i enkelheten: ett korrekt dimensionerat kuggstångssystem är stumt, glappreducerat och förutsägbart över lång tid. Där hög last, hög precision eller hög dynamik krävs är det svårslaget.
Designprinciper att tänka på
När man tar fram ett kuggstångs- och kugghjulsystem är det flera faktorer som påverkar både precision och livslängd. För att uppnå optimal prestanda bör du beakta följande faktorer:
- Modulstorlek. Modulen, alltså tandens storlek, styr hur mycket kraft systemet kan överföra och vilken precision man kan uppnå. En större modul ger högre lastkapacitet, medan en mindre modul ger en finare rörelse och bättre repeterbarhet.
- Kuggtyp. Rakskurna kuggar ger enkel montering och är prisvärda, medan snedskurna kuggar ger tystare gång och högre belastningskapacitet.
- Material och ytbehandling. Härdat stål erbjuder lång livslängd och hög slitstyrka, medan rostfritt är att föredra i miljöer där korrosion kan vara ett problem, exempelvis inom livsmedelsindustri eller installationer utomhus. För tuffa miljöer finns även alternativ med ytbeläggningar som exempelvis svartoxid och krom.
- Rätt montering är en annan kritisk parameter. Ett stabilt underlag, god rakhet i skarvar och exakt centrumavstånd mellan kugghjul och kuggstång är avgörande för att undvika buller, ojämnt slitage och tappad precision. Vid krav på mycket hög positionsnoggrannhet, till exempel inom robotik eller avancerad automation, används ofta förspända eller slipade komponenter för att minimera spel.
Vanliga applikationer |
|
Fördelar med kuggstångssystem
Sammanfattningsvis erbjuder kuggstänger och kugghjul en kombination av styrka, precision och skalbarhet som få andra tekniker matchar. Några av de främsta fördelarna är:
- Hög lastkapacitet och styvhet. Idealiskt för krävande industriella miljöer. Klarar stora krafter jämfört med t.ex. kuggremmar.
- Långa slaglängder utan prestandaförlust. Flera kuggstänger kan monteras i serie för långa slag. Enkelt att expandera systemet efter behov.
Men lika viktigt är möjligheten att finjustera systemet. Genom att välja rätt modul, material, bearbetningsgrad och förspänning kan man skapa en lösning som både är kostnadseffektiv och mycket driftsäker.
Rätt kunskap ger rätt system
Att designa ett kuggstångssystem kräver både teoretisk och praktisk erfarenhet. Det handlar inte bara om att välja komponenter utan om att se till helheten: friktion, smörjning, montage, motorval och integration i det övergripande maskinsystemet. Genom att samarbeta med en specialist säkerställer man att varje faktor optimeras för applikationens behov och att anläggningen får en stabil och långsiktigt hållbar lösning.
